发布时间：2019-06-11 浏览次数：1971次
文迪设计和制造的生化滤光片广泛应用于生化分析仪和酶标仪等分析设备，在光学系统中扮演重要角色，其光学性能决定着设备检测的精度和灵敏度。文迪采用先进的离子源辅助沉积技术，已成功开发了20多种波长，100多种常用不同规格的生化滤光片；其具有高截止深度、高截止陡度、宽截止范围等特点以确保用户得到极佳的吸光度测试精度。
文迪制造的多通道分光型生化滤光片，用于多参数生化分析仪的同时测定。每个探测器对应不同的波长，得到的能量输入基本相同。这种类型的滤光片包括窄带滤光片和二色镜，两者结合使用。

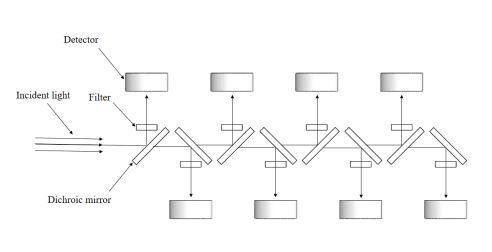

典型应用结构图如下:
产品优势
■ 无波长漂移；
■ 高截止深度；
■ 高信噪比；
通用规格
|
参数 |
数值 |
备注 |
|
透过率 |
40% -80% |
取决于波长与仪器类型 |
|
截止深度 |
＞OD6 |
/ |
|
入射角 |
0° |
/ |
|
直径/mm |
10, 12, 12.7, 15.0 |
接受客户定制尺寸 |
|
厚度/mm |
1~6 |
安装黑色阳极氧化铝环 |
|
通光口径/mm |
＞80% |
/ |
|
表面质量 |
80-50 |
/ |
|
可靠性&耐用性 |
MIL-STD-810F, MIL-C-48497A |
|
|
方向 |
环上箭头表示推荐的光传播方向 |
|
典型生化分析滤光片
|
CWL/nm |
FWHM/nm |
Tp/% |
Blocking Range/nm |
Blocking Depth |
|
340 |
9 |
≥40 |
200-1100 |
OD6 |
|
380 |
10 |
≥40 |
200-1100 |
OD6 |
|
405 |
8 |
≥40 |
200-1100 |
OD6 |
|
414 |
8 |
≥40 |
200-1100 |
OD6 |
|
450 |
8 |
≥45 |
200-1100 |
OD6 |
|
492 |
10 |
≥45 |
200-1100 |
OD6 |
|
505 |
10 |
≥45 |
200-1100 |
OD6 |
|
510 |
10 |
≥45 |
200-1100 |
OD6 |
|
535 |
10 |
≥45 |
200-1100 |
OD6 |
|
546 |
10 |
≥45 |
200-1100 |
OD6 |
|
578 |
10 |
≥45 |
200-1100 |
OD6 |
|
589 |
10 |
≥45 |
200-1100 |
OD6 |
|
600 |
10 |
≥45 |
200-1100 |
OD6 |
|
620 |
10 |
≥45 |
200-1100 |
OD6 |
|
630 |
10 |
≥45 |
200-1100 |
OD6 |
|
670 |
10 |
≥45 |
200-1100 |
OD6 |
|
690 |
10 |
≥45 |
200-1100 |
OD6 |
|
700 |
10 |
≥45 |
200-1100 |
OD6 |
|
800 |
10 |
≥50 |
200-1100 |
OD6 |
